Pernahkah anda melihat mobil atau motor polisi yang menyalakan lampu & sirinenya? Lampu berkedip bergantian ini biasa disebut lampu flip flop. Lampu ini juga digunakan untuk pertanda adanya kereta api di pintu gerbang persimpangan rel kereta api. Lampu ini juga bisa digunakan untuk lampu tower, lampu kuning pertanda hati hati di pinggir jalan raya dan lain lain.
Rangkaiannya cukup sederhana. Menggunakan dua buah lampu LED warna selera anda. Jika ingin menyalakan lampu pijar atau neon bisa ditambah relay.
Langsung kita simak skemanya
 |

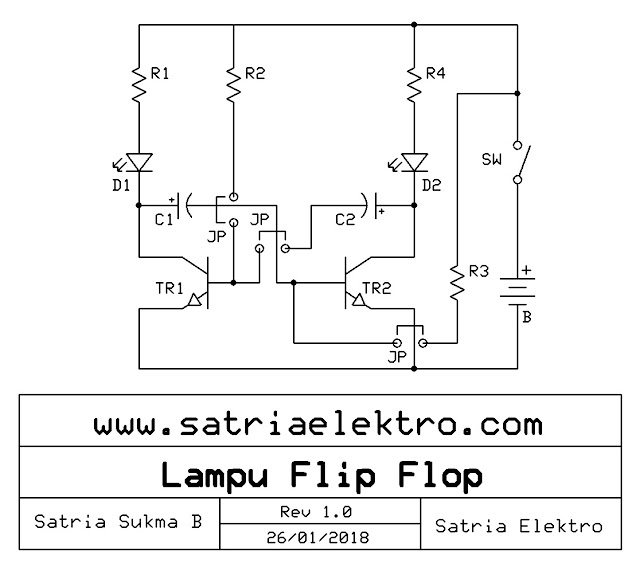

| Skema lampu flip flop |
Daftar komponen:
1. R1 470
2. R2 10k
3. R3 10k
4. R4 470
5. C1 100mF/50v
6. C2 100mF/50v
7. D1 LED
8. D2 LED
9. TR1 BC547
10. TR2 BC547
11. Sakelar
12. Supply 9-12 volt
Selamat mencoba... Jika ada pertanyaan silahkan tulis di kolom komentar.
