Amplifier atau power ampli adalah alat penguat sinyal audio dari sumber audio (Mic, DVD Player, Laptop, dll) ke Speaker. Ada beberapa jenis kelas amplifier di Indonesia misalnya, Class A, Class B, Class AB, Class D, dan Class H. Semua kelas tersebut memiliki kelebihan dan kelemahannya sendiri sendiri. Dan ada berbagai daya yang dikeluarkan amplifier itu sendiri misalnya, 10 watt, 50 watt, 75 watt, 150, 300, 500, 1000 watt dan seterusnya. Tapi kali ini saya akan memberikan skema amplifier mini sangat kecil lebih kecil dari micro biasa saya sebut Super Nano Amplifier. Disebut Super Nano karena hanya memerlukan tiga komponen yaitu, transistor, resistor, dan kapasitor.
Rangkaian ini bisa anda gunakan untuk mengangkat speaker 2 in, 5 inch sampai 6 inchi. Dan juga bisa anda manfaatkan sebagai ampli speaker TV untuk menggantikan IC TDA atau LM yang rusak. Langsung simak skema berikut.
 |

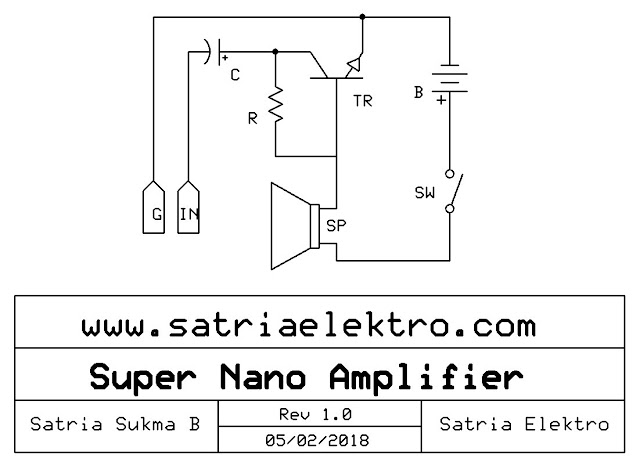

| Super Nano Amplifier Schema by Satria Sukma Bagus |
1. R 1K
2. C 10mF/16v
3. TR TIP31
4. Switch atau sakelar
5. Speaker 4 ohm
6. Supply atau baterai 5 - 9 volt
TR TIP31 bisa anda ganti dengan alternatifnya yang lebih besar yaitu TIP41 atau TIP2955.
Itulah skema rangkaian Super Nano Amplifier jika ada pertanyaan silahkan tulis di komentar.
